汽車齒輪廠家的產品其組成結構一般有輪齒、齒槽、端面、法面、齒頂圓、齒根圓、基圓、分度圓。汽車齒輪廠家的輪齒簡稱齒，是齒輪上 每一個用于嚙合的凸起部分，這些凸起部分一般呈輻射狀排列，配對齒輪上的輪齒互相接觸，可使齒輪持續嚙合運轉；汽車齒輪廠家的齒槽是齒輪上兩相鄰輪齒之間的空間；端面是圓柱齒輪或圓柱蝸桿上 ，垂直于齒輪或蝸桿軸線的平面；汽車齒輪廠家的法面指的是垂直于輪齒齒線的平面；汽車齒輪廠家的齒頂圓是指齒頂所在的圓；齒根圓是指槽底所在的圓；基圓是形成漸開線的發生線作純滾動的圓；分度圓是在端面內計算齒輪幾何尺寸的基準圓。
|
|
齒數比
|
模數
|
外形尺寸
|
|

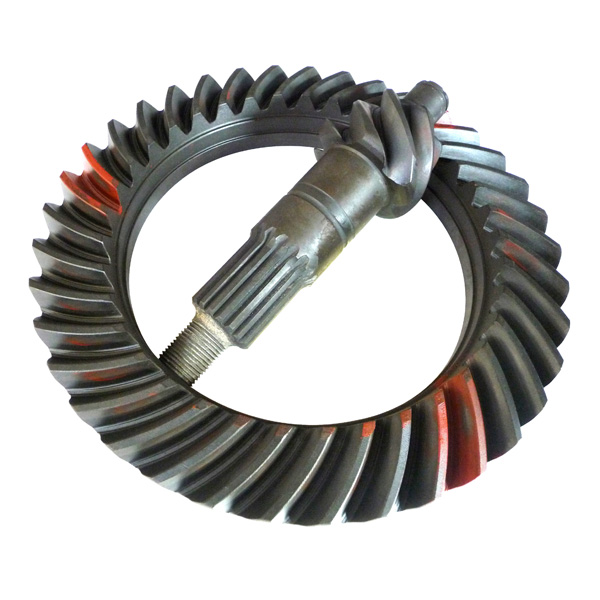

主動錐齒輪
|
8:43
|
6.861
|
Φ81×225
|
|
從動錐齒輪
|
Φ292×37.9
|
||
|
主動錐齒輪
|
7:39
|
7.58
|
Φ82×225
|
|
從動錐齒輪
|
Φ292×38.5
|
||
|
主動錐齒輪
|
7:41
|
7.196
|
Φ77×225
|
|
從動錐齒輪
|
Φ292×40
|
||
|
主動錐齒輪
|
7:43
|
6.861
|
Φ74×225
|
|
從動錐齒輪
|
Φ292×40.6
|
||
|
主動錐齒輪
|
6:37
|
7.95
|
Φ72×225
|
|
從動錐齒輪
|
Φ292×40.7
|
